Мы являемся официальными дилерами компании "Comprag Group" в Беларуси по продаже компрессорного и пневматического оборудования.

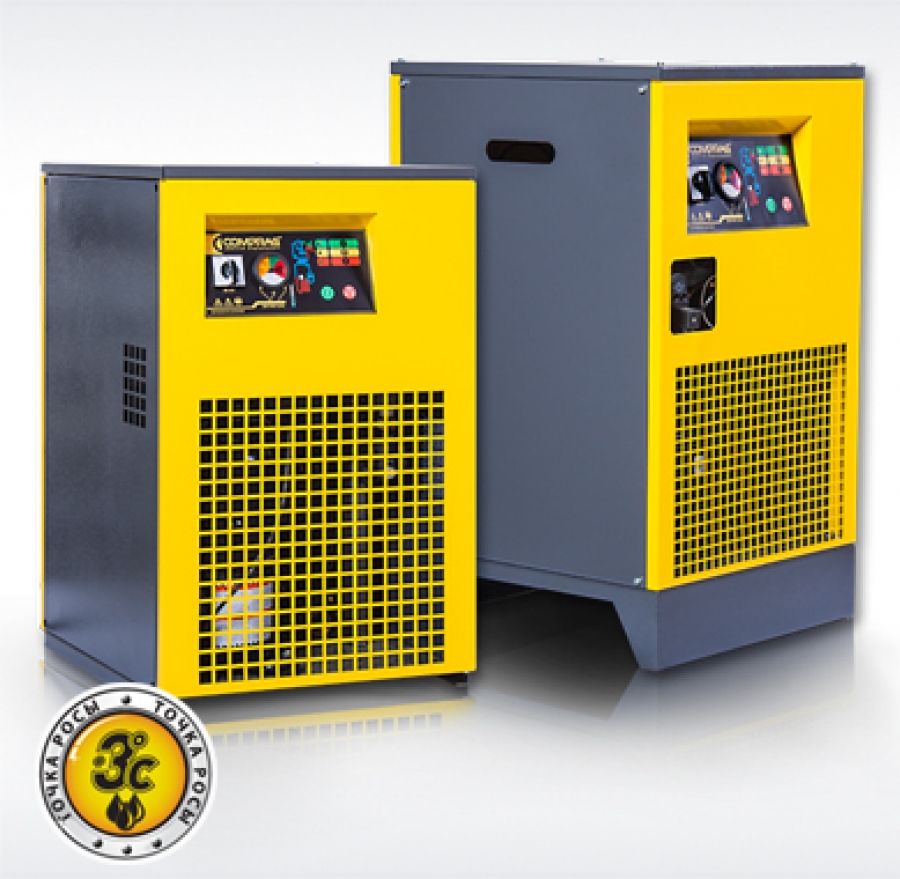

Купить промышленный осушитель воздуха
Купить промышленный осушитель воздуха Вы сможете у нас, позвонив по нашим контактным телефонам. Наши специалисты предложат Вам оптимальное соотношение цены и качества оборудования для подготовки сжатого воздуха.
Функциональные особенности
- Высокоэффективный теплообменник с низкими потерями давления
- Высокий КПД при низком энергопотреблении
- Экологически безопасный хладагент R134a/R404a
- Постоянное низкое значение точки росы
- Эффективное влагоотделение в сепараторе независимо от нагрузки
- Компактная конструкция
- Простой в ввод в эксплуатацию
- Удобная эксплуатация и сервис
Функциональные особенности
- Производительность 0.4 — 18 м3/мин
- Максимальное рабочее давление – 16 бар
Таблица пересчета производительности для различных условий эксплуатации
| Полная производительность = Производительность при номинальных условиях эксплуатации X F1 X F2 X F3 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Рабочее давление, бар | 0 | 1 | 2 | 4 | 6 | 7 | 8 | 10 | 12 | 14 | 16 |
| F1 | X | X | X | 1,25 | 1,06 | 1,00 | 0,96 | 0,90 | 0,86 | 0,82 | 0,8 |
| t°C воздуха на входе | 30 | 35 | 40 | 45 | 50 | 55 | |||||
| F2 | 0,85 | 1,00 | 1,18 | 1,39 | 1,67 | 2,0 | |||||
| t°C окружающей среды | 20 | 25 | 30 | 35 | 40 | 45 | |||||
| F3 | 0,92 | 1 | 1,07 | 1,14 | 1,22 | 1,3 | |||||
| Модель | Расход воздуха*
(м3/мин) |
Макс. рабочее давление
(бар) |
Резьбовое соединение | Напряжение
(фаз/В/Гц) |
Мощность
(кВт) |
|---|---|---|---|---|---|
| RDX-04 | 0,40 | 16 | G 1/2” | 1/230/50 | 0,1 |
| RDX-06 | 0,60 | 16 | G 1/2” | 1/230/50 | 0,2 |
| RDX-09 | 0,90 | 16 | G 1/2” | 1/230/50 | 0,2 |
| RDX-12 | 1,20 | 16 | G 1/2” | 1/230/50 | 0,3 |
| RDX-18 | 1,80 | 16 | G 1/2” | 1/230/50 | 0,3 |
| RDX-24 | 2,40 | 14 | G 1” | 1/230/50 | 0,5 |
| RDX-30 | 3,00 | 14 | G 1” | 1/230/50 | 0,6 |
| RDX-36 | 3,60 | 14 | G 1” | 1/230/50 | 0,7 |
| RDX-41 | 4,10 | 14 | G 1” | 1/230/50 | 0,8 |
| RDX-52 | 5,20 | 14 | G 1 1/2” | 1/230/50 | 1,0 |
| RDX-65 | 6,50 | 14 | G 1 1/2” | 1/230/50 | 1,1 |
| RDX-77 | 7,70 | 14 | G 1 1/2” | 1/230/50 | 1,5 |
| RDX-100 | 10,0 | 14 | G 2 1/2” | 3/380/50 | 2,1 |
| RDX-120 | 12,00 | 14 | G 2 1/2” | 3/380/50 | 2,2 |
| RDX-150 | 15,00 | 14 | G 2 1/2” | 3/380/50 | 2,4 |
| RDX-180 | 18,00 | 14 | G 2 1/2” | 3/380/50 | 3,0 |
Функциональные особенности:
- LED индикация состояния осушителя и ошибок в работе
- Индикатор точки росы с цветовой символикой
- Байпасный клапан горячего газа для регулировки системы при переменной нагрузке
- Надёжный конденсатоотводчик с реле времени и возможностью установки интервала
- Экологически безопасные хладагенты R134a и R404a
- Эффективная изоляция теплообменника
- Надёжные компрессоры хладагента
Комбинированный теплообменник три в одном
Теплообменник осушителей RDX состоит из трёх функциональных блоков:
- Теплообменник воздух/воздух;
- Теплообменник воздух/ хладагент;
- Коалесцентный сепаратор конденсата.
Теплообменник воздух/воздух производит предварительное охлаждение горячего сжатого воздуха. Это экономит до 50% энергии при последующем процессе охлаждения хладагентом. Одновременно с этим холодный сухой воздух, выходя из осушителя, нагревается до температуры, приемлемой для последующей эксплуатации. Теплообменник воздух/хладагент доводит температуру сжатого воздуха до температуры точки росы. Коалесцентный сепаратор удаляет конденсат из сжатого воздуха. Отсепарированный конденсат периодически сбрасывается конденсатоотводчиком
Функциональная схема рефрижераторного осушителя RDX
Компрессор нагнетает горячий хладагент в конденсатор, где большая часть хладагента переходит в жидкую фазу; сконденсированный хладагент проходит фильтр водоотделитель, расширяется посредством капиллярной трубки, а затем возвращается в испаритель, где и используется для охлаждения входящего сжатого воздуха.
В результате теплообмена между хладагентом и сжатым воздухом, противотоком проходящим через испаритель, хладагент испаряется и возвращается в компрессор на новый цикл.
Контур оснащен перепускной системой, которая позволяет регулировать интенсивность охлаждения в зависимости от действующей нагрузки. Регулировка выполняется перепуском горячего газа через байпасный клапан: данный клапан поддерживает постоянное давление хладагента в испарителе; таким образом, значение точки росы никогда не опускается ниже +3°C для предотвращения замерзания хладагента внутри испарителя. Осушитель работает в полностью автоматическом режиме.
