Принцип работы дробеструйной установки:

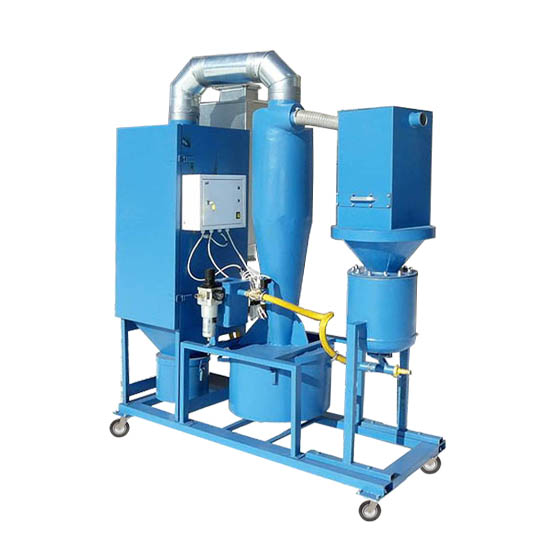

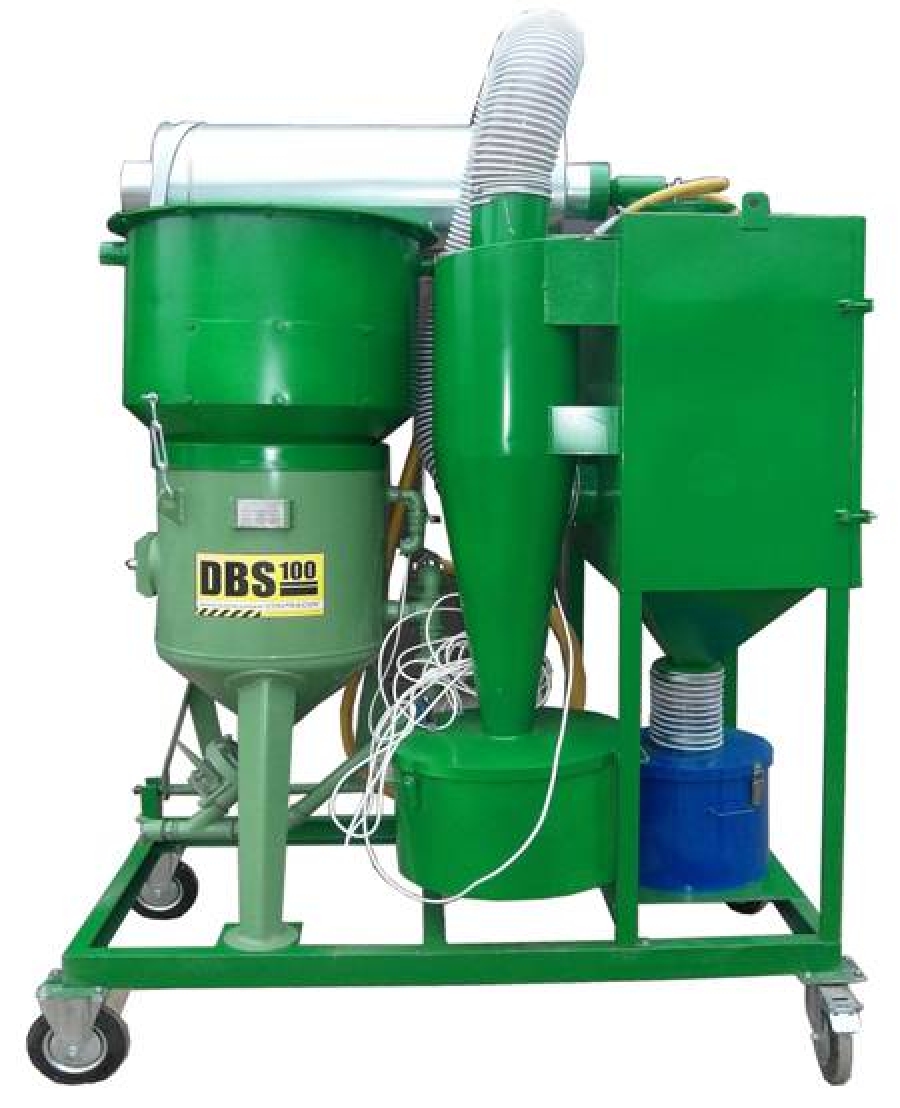

Дробеструйная голова установки подводится к очищаемой поверхности, оператор начинает очистку поверхности. В процессе дробеструйной обработки производится очистка поверхности, при этом абразив и пыль удаляются из зоны обработки. Абразив проходя через систему очистки обеспыливается, просеивается и поступает в напорный узел для повторного использования. Загрязненный пылью воздух очищается, проходя через циклон, самоочищающиеся фильтры воздухоочистителя и, выбрасывается в помещение или за его пределы. Для уменьшения уровня шума дробеструйной установки установлен глушитель.Конструкция дробеструйной беспылевой установки Метобласт предотвращает разлет абразивного материала и пыли, образующейся в процессе дробеструйной очистки, устраняя таким образом традиционный недостаток дробеструйной обработки. Это позволяет использовать беспылевую мобильную дробеструйную установку внутри помещения, в непосредственной близости от других производственных участков, на которых могут выполняться сопутствующие технологические операции.
Бесспорным достоинством дробеструйной установки с системой сбора и очистки отработанного абразива является высокая мобильность, что позволяет использовать её для дробеструйной очистки поверхности различных деталей, конструкций и изделий расположенных как в помещении, так и на улице, а также в замкнутых пространствах, где проведение дробеструйных работ обычно невозможно или затруднительно.

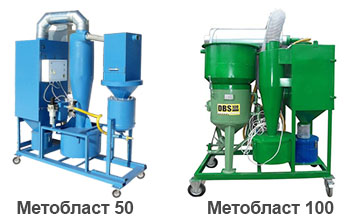

Характеристика | Ед. измерения | Метобласт 50 | Метобласт 100 | |
---|---|---|---|---|
Габаритные размеры | длина | мм | 1600 | 1600 |
ширина | мм | 850 | 1000 | |
высота | мм | 2100 | 2150 | |
Масса установки (без абразива) | кг | до 200 | до 300 | |
Рабочее давление сжатого воздуха | атм | 5-7 | ||
Расход сжатого воздуха | м3/час | 300-400 | 360-480 | |
Производительность очистки | м2/час | 3-6 | 5-12 | |
Суммарная установленная мощность | Вт/час | около 40 | ||
Напряжение питания | В | Гц | 220 | 50 | ||
Рекомендуемый абразив: - дробь стальная колотая, изготовленная согласно нормам: SAEJ444 и IS011124-3 - (допускается замена на дробь чугунную колотую согласно ГОСТ11964-81) - другие металлические абразивы |
GH-40
ДЧК05 ДЧК03 – ДЧК1,0 |
|||
Максимальная длина рукавов до струйно-абразивной головы | м | 10 |
