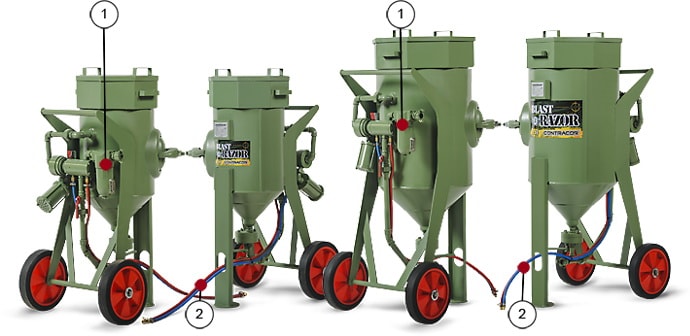

Абразивоструйные установки пневматические напорного типа "BlastRazor" предназначены для очистки металлических и бетонных конструкций от коррозии, старой краски и других наслоений и подготовки поверхности перед нанесением антикоррозийных покрытий. Абразивоструйные аппараты BlastRazor Z-25 RC / BlastRazor Z-50 RC с объемом загружаемой емкости от 25 литров и 50 литров соответственно. Абразивоструйные аппараты оснащены устройством дистанционного управления включения установки.
- Бак 25 / 50 литров
- сито
- крышка
- дозирующий вентиль
- высокоэффективный фильтр влагомаслоотделитель (CAF-0)
- удобная ревизия
- Блок дистанционного управления (ДУ):
- вентиль ДУ
- пульт ДУ
- 5 м. сдвоенного рукава ДУ
- набор фитингов
Стандартный комплект поставки:
Фильтр-влагомаслоотделитель CAF-3
Для предотвращения попадания в бак конденсата и масел от компрессора, все пескоструйные аппараты Contracor ® оснащаются эффективным воздушным фильтром-влагомаслоотделителем CAF-3. Особенно это актуально при использовании старых компрессоров, работе при низких температурах или на большом расстоянии от компрессора. Фильтр CAF-3 установленный на пескоструйном аппарате удаляет до 98% конденсата и масел из сжатого воздуха. Это предотвращает перебои в работе пескоструйного аппарата, связанные с выгрузкой из бака отсыревшего абразива.

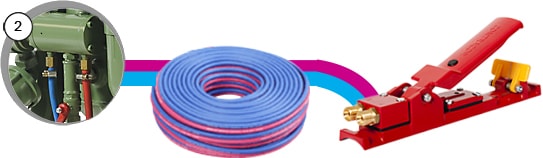

Дистанционное управление пескоструйным аппаратом
Пескоструйная очистка с применением пульта дистанционного управления, позволит вам сократить время производства работ. В группу дистанционного управления пескоструйным аппаратов входят: вентиль, сдвоенный рукав, пульт.
Для питания пескоструйной установки используется сжатый воздух, очищенный от влаги и масла до 2-го класса, давлением 5-7 кгс/см2 и расходом 3-12 м3/мин в зависимости от диаметра сопла. В качестве абразивного материала должны применяться следующие материалы: стальная или чугунная дробь фракцией 0,1-2,0мм; стальной песок марки СП-17 с размером фракции зерна 0,4-1,6мм; электрокорунд или карбид кремния зернистостью 32, 40, 50, 63, 80, 100, 125 по ГОСТ 3647 с размером частиц 0,4-1,6мм. Абразив должен быть сухим, чистым, не содержать следов масла, грязи, ржавчины
Модель | Описание |
---|---|
BlastRazor Z-25 RC | Аппарат абразивоструйный с ДУ, 25 литров, комплект |
BlastRazor Z-50 RC | Аппарат абразивоструйный с ДУ, 50 литров, комплект |
Технические данные | BlastRazor Z-25 RC | BlastRazor Z-50 RC |
---|---|---|
Макс. рабочее давление, бар | 12 | 12 |
Емкость бака, литров | 25 | 50 |
Рабочая температура, °C | -10 / 50 | -10 / 50 |
Диаметр бака, мм | 306 | 415 |
Высота бака, мм | 960 | 1180 |
Вес, кг | 46 | 73 |
Расчет требуемого количества сжатого воздуха (м3/мин.)
Диаметр сопла, мм | Потребляемый объем воздуха | Плюс шлем | Плюс 50% резерв | Минимально требуемый объем воздуха |
---|---|---|---|---|
6.5 | 2.3 | 0.5 | 0.5 | 0.5 |
8.0 | 3.9 | 0.5 | 2.2 | 6.6 |
9.5 | 5.5 | 0.5 | 3.0 | 9.0 |
11.0 | 7.2 | 0.5 | 3.9 | 11.6 |
12.5 | 9.6 | 0.5 | 5.0 | 16.1 |
Таблица производительности пескоструйных аппаратов
Диаметр сопла, мм | 6,5 | 8,0 | 9,5 | 11,0 | 12,5 | |
---|---|---|---|---|---|---|
Расход воздуха в м3/мин при давлении 8 бар | 4,2 | 6,6 | 9,0 | 11,6 | 16,1 | |
Средняя производительностьв м2/ч | SA 2 | 10 | 15 | 21 | 28 | 37 |
SA 2 1/2 | 5 | 9 | 14 | 21 | 28 | |
SA 3 | 4 | 6 | 9 | 13 | 17 | |
Средний расход абразива в кг/м2 | SA 2 | 40 | 35 | 32 | 29 | 28 |
SA 2 1/2 | 58 | 51 | 46 | 42 | 40 | |
SA 3 | 78 | 68 | 62 | 56 | 54 |
