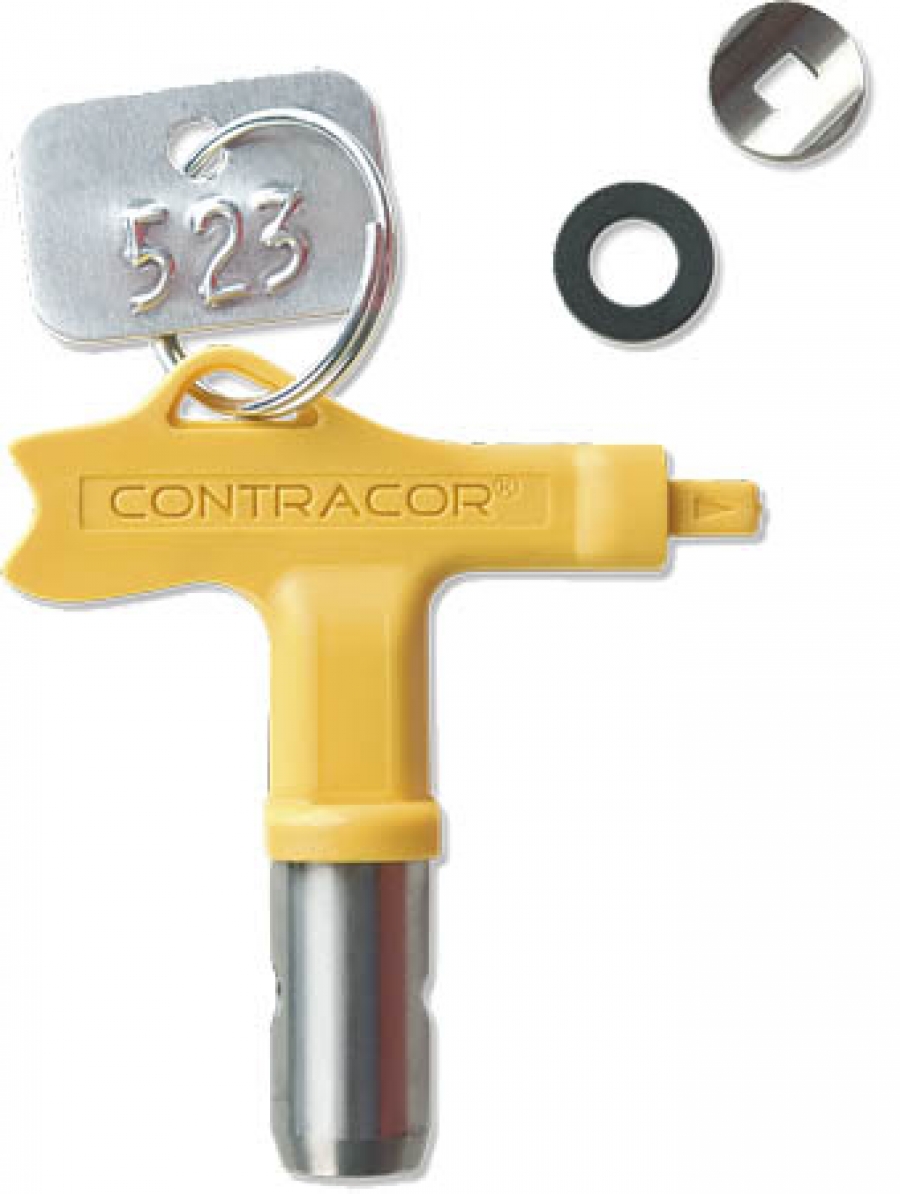

Реверсивное сопло для краскопульта RST-HP

Реверсивные сопла для краскопульта подходят к аппаратам безвоздушного распыления. Поворот реверсивного сопла на 180 градусов с последующей продувкой краской под давлением, позволяет устранить засор во время работы (рекомендуется перед поворотом сопла ослабить гайку соплодержателя). Материал изготовления цилиндра сопла – карбид вольфрама.

Окрасочное реверсивное сопло RST-HP
Каталог окрасочного оборудования

Официальные дилерыМы являемся официальными дилерами немецкой компании "Contracor" в Беларуси по продаже пескоструйного и окрасочного оборудования.

Сопло реверсивное окрасочное для краскопульта

Каждое сопло реверсивное безвоздушное имеет свой посадочный размер. Подходит ко всем современным безвоздушным краскопультам Contracor. Сопло предназначено для безвоздушных краскопультов, с рабочим давлением 345 бар. Краска подается от окрасочного агрегата по шлангу в безвоздушный краскопульт, далее проходя через сопло тонкого сечения краска распыляется, образуя красочный факел.

Сопло обозначается тремя цифрами. Первая цифра указывает на величину угла факела распыления в десятках градусов, т.е., чем больше цифра, тем более широкий получается факел, следовательно, можно покрыть краской более широкий участок окрашиваемой поверхности за один проход. Оставшиеся цифры указывают на величину диаметра сопла в тысячных долях дюйма.

Сопло для краскопульта крепится в соплодержатель.

У флажка сопла для краскопульта есть два направления распыления краски, первое направление , по стрелке (острием вперед), и второе направление – тыльное, тупое скругленное. Если сопло установлено на краскопульт острием вперед – значит,оно находится в процессе распыления, если тыльной стороной, то на прочистку, в случае если оно забилось. Если сопло забивается - его поворачивают на 180 градусов и продувают напором ЛКМ. Если сопло забивается - его поворачивают на 180 градусов и продувают напором ЛКМ.

Благодаря данным двум положениям сопла, «распыление» и «прочистки», сопла получили название реверсивные, а благодаря тому, что воздух не участвует в процессе распылении краски, сопла получили название безвоздушные.

купить сопло окрасочноеСопла RST-HP поставляются в 145 вариантах диаметр / ширина факела. Вы всегда найдёте нужный размер, который соответствует вашим ЛКМ и области применения.
купить сопло окрасочное

Соплодержатель для надежной затяжки руками

Удобная для захвата шестигранная форма позволяет легко и надежно заворачивать соплодержатель как вручную, так и гаечным ключом.
купить сопло окрасочное

Седло и прокладка

Оригинальное инженерное решениe - седло с прямоугольным отверстием. Насадив седло на наконечник сопла, вы сможете без проблем разместить в нужном положении седло в сопло-держателе. Прокладка изготовлена из стойких к любым видам растворителей полимеров.
купить сопло окрасочное

Удобство хранения

Подвесив сопла за кольцо к карабину или на крюк, вы никогда не потеряете их и всегда будете иметь под рукой сопла необходимых размеров.
купить сопло окрасочное

Табличка с размером сопла

Больше нет проблем выяснить, какой размер у сопла, с которым вы в данный момент работаете. Большие цифры хорошо видны на табличке.
купить сопло окрасочное

Сверхтвердая карбидная вставка

Мы гарантируем самый долгий жизненный цикл сопла по сравнению с конкурентами.
Твёрдость по Роквеллу:
93 HRA - сопла CONTRACOR® RST-HP
100 HRA - алмаз

Технические характеристики

Сопло RST-HP
Рабочее давление сопел 345 бар
Фактор сохранности по давлению 1:4
Модель Описание
RST-HP-XXX Сопло реверсивное
Седло (сталь) для окрасочного сопла RST-HP (5 шт.)
Шайба (резина) для окрасочного сопла RST-HP (5 шт.)

Как часто нужно менять сопла?

Использовать изношенное сопло намного дороже, чем купить новое.Это наглядно видно на следующем примере: Новое 515 сопло имеет расход ЛКМ 0,91 л/мин при ширине факела 250-300 мм. После распыления приблизительно 150 литров ЛКМ средней вязкости (латексные ЛКМ) из-за износа отверстия сопла ширина факела уменьшится до 150-200 мм, а расход ЛКМ увеличится до 1,3 л/мин. Это означает, что при работе с изношенным соплом на 35% больше материала будет наноситься на 25% - 30% меньшую площадь.

Как правильно выбрать сопло?

Размер сопла, трёхзначное число, указан на табличке, прикрепленной к грифу сопла. Например 521. Первое число указывает на ширину угла факела распыления в угловых градусах. В данном случае - 50°. Вторые два числа указывают на диаметр сопла (в тысячных долях дюйма). Диаметр сопла определяет расход материала и, соответственно, количество наносимой на поверхность краски. В нашем случае диаметр сопла 0,021".
    выбор сопла для окрасочного пистолета
  • Правильное положение пистолета - перпендикулярно поверхности на расстоянии 300 мм от неё.
  • Ширина факела распыления: 280мм
  • Угол распыления: 50°
  • Таблица размеров сопел

    Диаметр сопла, мм Ширина факела, мм
    100-150 150-200 200-250 250-300 300-350 350-400 400-450 450-500
    0,23 209 309 409 509 609
    0,28 211 311 411 511 611
    0,33 213 313 413 513 613 713 813
    0,38 215 315 415 515 615 715 815
    0,43 217 317 417 517 617 717 817 917
    0,46 219 319 419 519 619 719 819 919
    0,53 221 321 421 521 621 721 821 921
    0,58 223 323 423 523 623 723 823 923
    0,64 225 325 425 525 625 725 825 925
    0,69   327 427 527 627 727 827 937
    0,74   329 429 529 629 729 829 929
    0,79   331 431 531 631 731 831 931
    0,84   333 433 533 633 733 833 933
    0,89   335 435 535 635 735 835 935
    0,99   339 439 539 639 739 839 939
    1,09   343 443 543 643 743 843 943
    1,14     445 545 645 745
    1,19     447 547 647 747
    1,24     449 549 649 749
    1,30     451 551 651 751
    1,35     453 553 653 753
    1,40     455 555 655 755
    1,60     463 563 663 763
    1,65     465 565 665 765
    пистолет окрасочный купитьЛКМ средней вязкости на основе разбавителей: воды, уайт-спирита, сольвента
    пистолет окрасочный купитьЛКМ на основе масел
    пистолет окрасочный купитьлатексные ЛКМ
    пистолет окрасочный купитьакрило-латексные ЛКМ, латексные ЛКМ высокой вязкости
    пистолет окрасочный купитьЛКМ на основе смол уретанов полимеров, битумных и эпоксидных материалов

    Выбор фильтра для окрасочного пистолета

    Диаметр сопла, мм Расход ЛКМ,
    л/мин
    Фильтр для пистолета
    0,23 0,34
    0,28 0,45
    0,33 0,68
    0,38 0,91
    0,43 1,17
    0,46 1,44
    0,53 1,78
    0,58 2,16
    0,64 2,54
    0,69 2,91
    0,74 3,41
    0,79 3,90
    0,84 4,43
    0,89 4,49
    0,99 6,17
    1,09 7,31
    1,14 8,21
    1,19 9,93
    1,24 9,73
    1,30 10,56
    1,35 11,36
    1,40 12,30
    1,60 16,12
    1,65 16,77
